| Đánh giá áp suất: | Lớp 150 | Tạo áp lực: | Lớp 150 |
|---|---|---|---|
| KÍCH CỠ: | DN25 | Kiểu kết nối: | Mặt bích |
| Sự liên quan: | Flange, Wafer. | kết nối cuối: | RF (mặt lớn) |
| ConnectionType: | Mặt bích | Cân nặng: | Thay đổi theo kích thước |
| Hoạt động: | Hướng dẫn sử dụng / Khí nén / Điện | Tiêu chuẩn thiết kế: | API6D |
| Vật liệu bịt kín: | PTFE | đặc điểm dòng chảy: | lượt một phần tư |
| Phạm vi kích thước: | 1/2 inch đến 12 inch | Van bóng: | Loại v |
| gắn kết: | ISO5211 | ||
| Làm nổi bật: | Van bi gắn trục cho đường ống,Van bi hiệu suất cao cho dầu và khí,Van bi gắn trục với kết cấu bền bỉ |
||

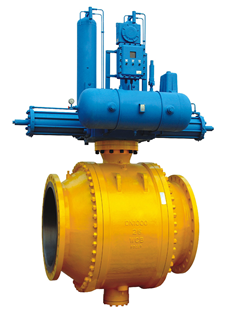

Van bi cầu gắn trục hiệu suất cao cho đường ống dầu khí
Mô tả sản phẩm
Van bi cầu gắn trục được thiết kế như một giải pháp vượt trội cho các ứng dụng cách ly quan trọng trong các môi trường công nghiệp khắt khe nhất, đặc biệt là trong các lĩnh vực dầu khí và hóa dầu. Không giống như các thiết kế bi cầu nổi, Van bi cầu gắn trục có một quả cầu được neo bằng các trục, làm giảm đáng kể mô-men xoắn vận hành và đảm bảo độ kín đáng tin cậy, lâu dài trong điều kiện áp suất cao. Cấu trúc chắc chắn này làm cho nó trở thành van được lựa chọn cho các đường ống chính, đường ống xử lý nhà máy lọc dầu và các giàn khoan ngoài khơi, đặc biệt là trong điều kiện khí hậu khắc nghiệt của Trung Đông.
Các tính năng chính & Ưu điểm thiết kế
Van bi cầu gắn trục của chúng tôi được chế tạo để vượt quá các tiêu chuẩn công nghiệp, kết hợp các tính năng an toàn và hiệu suất thiết yếu:
Bảng thông số kỹ thuật
| Danh mục | Thông số kỹ thuật |
|---|---|
| Tiêu chuẩn thiết kế | API 6D, DIN3357-1, EN12516-1 |
| Phạm vi kích thước | 1/2" đến 52" |
| Cấp áp suất | ASME 150 đến 2500 |
| Các loại kết nối | RF, RTJ, FF, Hàn đối đầu (BW) |
| Vật liệu thân | CS rèn/đúc, LTCS, SS, DSS, Thép hợp kim |
| Ghế/Vật liệu | PTFE, RPTFE, PEEK, Ghế kim loại |
| Vận hành | Cần gạt, Hộp số, Bộ truyền động điện/khí nén |
Câu hỏi thường gặp (FAQ)
Q1: Ưu điểm chính của Van bi cầu gắn trục so với van bi cầu nổi là gì?
A: Ưu điểm chính là nó phù hợp với các ứng dụng áp suất cao hơn và đường kính lớn hơn. Thiết kế gắn trục giảm thiểu ma sát và mô-men xoắn, cho phép vận hành dễ dàng hơn và giảm hao mòn trên các vòng đệm, dẫn đến tuổi thọ dài hơn.
Q2: Van của bạn có được chứng nhận cho các ứng dụng an toàn chống cháy không?
A: Có. Van bi cầu gắn trục của chúng tôi tuân thủ các tiêu chuẩn thử nghiệm an toàn chống cháy API 607/API 6FA, đảm bảo tính toàn vẹn của niêm phong quan trọng trong trường hợp hỏa hoạn — một yêu cầu quan trọng đối với các cơ sở dầu khí ở Trung Đông.
Q3: Chặn và Xả kép (DIB) có nghĩa là gì?
A: DIB, thường thấy trong Van bi cầu gắn trục, có nghĩa là van cung cấp hai bề mặt niêm phong độc lập ở mỗi bên của quả cầu. Điều này cho phép nó cách ly áp suất hạ nguồn khỏi áp suất thượng nguồn và xả khoang ở giữa, cho phép bảo trì an toàn.
Q4: Tại sao thiết bị chống tĩnh điện lại quan trọng?
A: Trong dịch vụ hydrocarbon, sự tích tụ tĩnh điện có thể là một mối nguy hiểm về hỏa hoạn. Thiết bị chống tĩnh điện đảm bảo tính liên tục về điện giữa quả cầu, trục và thân van, xả an toàn mọi điện tích tĩnh.
Q5: Van của bạn có phù hợp với dịch vụ khí chua không?
A: Chắc chắn rồi. Chúng tôi cung cấp các van có vật liệu tuân thủ các tiêu chuẩn NACE MR0175/MR0103 để xử lý hydrocarbon chua (chứa H2S), phổ biến trong nhiều mỏ dầu trong khu vực.
Được thiết kế để có độ bền và an toàn, Van bi cầu gắn trục của chúng tôi mang lại hiệu suất vượt trội cho việc cách ly đường ống và nhà máy, đáp ứng các yêu cầu nghiêm ngặt của ngành năng lượng toàn cầu.
