Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | Coosai |
Chứng nhận: | ISO |
Số mô hình: | 1''-20'' |
Số lượng đặt hàng tối thiểu: | 1 cái |
Giá bán: | Price negotiable |
chi tiết đóng gói: | Vỏ gỗ dán |
Thời gian giao hàng: | 35-50 ngày |
Điều khoản thanh toán: | L/C, T/T |
Khả năng cung cấp: | 100 chiếc mỗi ngày |
Vật liệu: | Thép carbon, thép không gỉ | thiết bị truyền động: | Thiết bị truyền động khí nén tác động đơn/ tác động kép |
---|---|---|---|
Loại cổng: | Cổng V | Kết nối: | Flange, Wafer. |
Ứng dụng: | Bột giấy & Giấy/ Hóa dầuIn & Nhuộm /Dược phẩm/ Đồ uống & Thực phẩm | ||
Điểm nổi bật: | van quả bóng động cơ khí nén,dn van bóng bên phải 50mm v,coosai v notch van bóng |

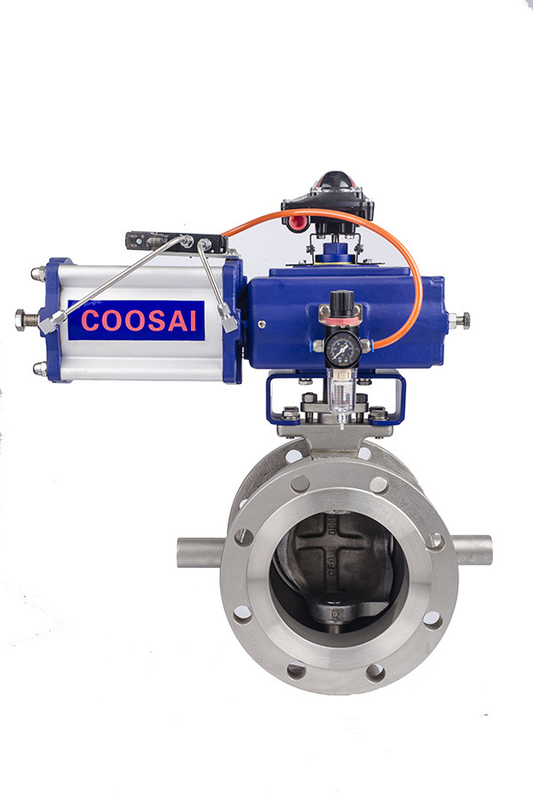

Jacked Pneumatic Segment Ball Valve, V-port ball valve, V-Notch ball valve, V-ball valve động cơ khí
Coosai Jacked pneumatic segment Ball valve combines the advantage of globe control valve with the eccficiency of a rotary ball valve which satsfify the needs for throttle and shut off of flow within automatic process industry.Bóng phân đoạn trong thiết kế V-notch có lực cắt mạnh và chức năng tự làm sạch.Dẫn đến việc kiểm soát chính xác dòng chảy, nó là van lý tưởng cho hầu hết các ứng dụng quy trình giấy và bột giấy,Low CV giá trị điều khiển chính xác có sẵn bằng V-notch đặc biệt trên DN25 Segment bóng.
Dữ liệu kỹ thuật
Kích thước:
DN 25 ~ 250mm NPS 1 ′′ - 10 ′′ (loại wafer)
DN 25 ~ 500mm NPS 1 ′′ - 20 ′′ (loại sườn)
Vật liệu ghế:
Chất chống thấm: PTFE/RPTFE/PEEK/DEVLON/NYLON
Kim loại: Tungsten Carbide/Satellite/Ni60
Đánh giá áp suất:
PN 10/16
ANSI 150/300
Động cơ:
Máy điều khiển khí hoạt động đơn / hoạt động kép / Máy điều khiển điện
Tiêu chuẩn:
Tiêu chuẩn đối diện (kết nối vòm):ISA S75.04, IEC/DIN 534-3-2
Tiêu chuẩn đối diện (kết nối Wafer): MFR STD
Tiêu chuẩn kết nối: ASME B16.5 / EN 1092-1
Tiêu chuẩn thử nghiệm và kiểm tra:DIN3230,ISO5208,ANSI /FCI 70-2,
Tiêu chuẩn đánh giá áp suất và nhiệt độ: ASME B16.34
Ứng dụng:
Bột giấy và giấy / Hóa dầu /
Bức in và nhuộm / Dược phẩm / Đồ uống và thực phẩm
Tính năng thiết kế
Cơ thể
· Thiết kế cơ thể tích hợp đảm bảo dòng chảy trơn tru, lắp ráp dễ dàng và khả năng rò rỉ vỏ nhỏ hơn.
· Cả hai kết nối wafer và flange đều có sẵn.
Quả bóng
· Bóng V-notch được thiết kế đặc biệt cung cấp căng thẳng cắt mạnh và niêm phong chặt chẽ.
· Chrom cứng, nitriding và HCOF đều có sẵn cho việc xử lý bề mặt quả bóng, cải thiện độ cứng, khả năng chống cạo, khả năng chống mệt mỏi,chống ăn mòn và hiệu suất ở nhiệt độ cao.
· Bề mặt quả bóng đục tốt đảm bảo mô-men xoắn hoạt động nhỏ và niêm phong chặt chẽ, đặc biệt là đối với van phân đoạn bằng kim loại.
Chiếc ghế
· Kim loại, RTFE hoặc Devlon có sẵn cho các tùy chọn ghế.
· Đối với van được đánh giá dưới lớp 150, người giữ được đúc trên thân van để loại bỏ bất kỳ khoảng cách nào giữa vòng ghế và thân để tích lũy dư lượng.
Cây
· Cây được nghiền mịn để phù hợp với bộ điều khiển tuyệt vời, điều này ngăn ngừa chuyển động lắc và thất bại tiềm năng của van phân đoạn.
· Spline gần hoặc pin-key có sẵn cho kết nối gốc-trong để cung cấp truyền đáng tin cậy mà không mất chuyển động hoặc băng tần chết.
Danh sách phần của Segment bóng vavle
Không, không. | Tên phần | Qty | Vật liệu | ||
1 | Cơ thể | 1 | WCB | CF8 | CF8M |
2 | Quả bóng | 1 | CF8+Cr | CF8+Cr | CF8M+Cr |
3 | Đinh | 2 | SS304 | SS304 | SS316 |
4 | Chiếc ghế | 1 | SS304+STL | SS304+STL | SS316+STL |
5 | Mùa xuân | 1 | SS316 | SS316 | SS316 |
6 | Vòng O | 1 | Nhựa cao su | Nhựa cao su | Nhựa cao su |
7 | tự bôi trơnvòng bi | 1 | SS304+PTFE | SS304+PTFE | SS316+PTFE |
8 | Cây dưới | 1 | 20Cr13 | SS304 | SS316 |
9 | O vòng | 1 | Nhựa cao su | Nhựa cao su | Nhựa cao su |
10 | Bìa | 1 | WCB | CF8 | CF8M |
11 | Ghi đệm | 1 | PTFE | PTFE | PTFE |
12 | Điều chỉnh đệm | 1 | PTFE | PTFE | PTFE |
13 | Ghi đệm phẳng | 4 | Q235 | SS304 | SS316 |
14 | Bolt | 4 | 25 | SS304 | SS316 |
15 | Chân ngựa | 2 | 25 | SS304 | SS316 |
16 | tự bôi trơn vòng bi | 1 | SS304+PTFE | SS304+PTFE | SS316+PTFE |
17 | Đinh | 1 | 20Cr13 | SS304 | SS316 |
18 | Bao bì | 1 | PTFE | PTFE | PTFE |
19 | Bao bì niêm phong | 1 bộ | PTFE | PTFE | PTFE |
20 | Bao bì | 1 | PTFE | PTFE | PTFE |
21 | Tinh tuyến | 1 | WCB | CF8 | CF8M |
22 | Hạt | 2 | 35 | SS304 | SS316 |
23 | Trên thân cây | 1 | 20Cr13 | SS304 | SS316 |
Đặc điểm dòng chảy của van bóng phân đoạn
Các mô-men xoắn của van bóng phân đoạn
Kích thước |
Áp suất bình thường PN16, Mô-men xoắn dưới áp suất tối đa 1.0Mpa ((Chỗ ngồi kim loại) | Áp suất bình thường PN16, Mô-men xoắn dưới áp suất tối đa 1.0Mpa ((nằm mềm) | Áp suất bình thường PN25, Mô-men xoắn dưới áp suất tối đa 2.0Mpa ((nằm mềm & kim loại) | Áp suất bình thường PN40, Mô-men xoắn dưới áp suất tối đa 3.0Mpa ((nằm mềm & kim loại) | Áp suất bình thường PN63, Mô-men xoắn dưới áp suất tối đa 5.0Mpa ((nằm mềm & kim loại) |
DN25 | 20 | 20 | 30 | 70 | 150 |
DN32 | 25 | 25 | 36 | 90 | 230 |
DN40 | 30 | 30 | 40 | 140 | 270 |
DN50 | 35 | 35 | 42 | 150 | 520 |
DN65 | 50 | 50 | 62 | 300 | 640 |
DN80 | 60 | 80 | 95 | 300 | 640 |
DN100 | 80 | 120 | 140 | 420 | 900 |
DN125 | 110 | 180 | 220 | 600 | 1600 |
DN150 | 170 | 300 | 360 | 950 | 1600 |
DN200 | 240 | 500 | 590 | 1500 | 2700 |
DN250 | 430 | 900 | 1100 | 2300 | 4700 |
DN300 | 600 | 1400 | 1500 | 3500 | 7000 |
DN350 | 1200 | 2000 | 2500 | 6200 | 9300 |
DN400 | 1800 | 3200 | 4000 | 7200 | 13000 |
DN450 | 3000 | 4500 | 5600 | 11000 | 17300 |
DN500 | 4600 | 6500 | 8200 | 12500 | 22000 |
